موضوع: برسی و آموزش منطقه فرنل Fresnel Zone ونکته هایی که باید در مورد آن بدانیم

  1. #1
    کاربر عادی shervin303 آواتار ها
    تاریخ عضویت
    Mar 2009
    محل سکونت
    کرج
    نوشته ها
    388
    تشکرها / پسندها

    پیش فرض برسی و آموزش منطقه فرنل Fresnel Zone ونکته هایی که باید در مورد آن بدانیم

    دوستان گلم از اونجایی که میبینم خیلی از دوستان عموما در درک فرنل مشکل دارن و این امر باعث میشه نتونن مشکلات خودشون رو عیب یابی کنن تصمیم گرفتم که توضیح جامع و کاملی همراه با مثال در مورد منطقه فرنل بدم

    تئوری منطقه فرنل ابتدا بر پایه یک خط دید مستقیم(که آنرا LOS مینامیم "Line Of Sight") مابین 2 دستگاه رادیو(که در اینجا نقطه A,Bنام گذاری خواهد شد) است و سپس فضای 3 بعدی پیرامون این خط که خطوط مستقیمی را از نطقه A به B ایجاد میکند

    توجه داشته باشید که منطقه فرنل زیادی وجود دارد اما ما فقط با LOSیعنی منطقه 1فرنل کار داریم
    برای اندازه گیری ارتفاع نصب تجهیزات باید ما مقدار شعاع سیگنال رو حساب کنیم که اون رو با r نشون میدیدم
    ((r = 17.31 * sqrt(N(d1*d2)/(f*d
    r=شعاع سیگنال به متر
    n=منطقه مورد محاسبه
    d1,d2=مسافت از مانع تا هریک از رادیو ها به متر
    d=تمام مسافت لینک به متر
    f=فرکانس به مگاهرتز
    مثال:
    یک لینک به طول 2 کیلومتر در فرکانس 5180 چه مقدار ارتفاع نیاز دارد (بدون مانع)
    زمانی که هیچ مانعی وجود ندارد Pدقیقا در مرکز است.p شعاع سیگنال در محل تلاقی d1,d2است

    (r=17.31*sqrt(1*1000*1000/5180*2000
    (r=17.31*sqrt(1000000/10360000
    r=5.37 متر
    و یا با فرمولی دیگر
    (r=8.657*sqrt(D/f
    D=مسافت کل به کیلومتر
    f=فرکانس به گیگا هرتز
    5.37=(r=8.657*sqrt(2/5.18
    در این ارتباط در صورتی که شما هیچ مانعی نداشته باشید نصب آنتن در ارتفاع 6 متری باعث میشود که شما 60% از سیگنالتون رو به طور صحیح دریافت کنید.
    آیا این ارتفاع برای ارتباط فول داپلکس مناسبه؟جواب خیر بدلیل اصل هوگن و رعایت اون در الگوریتم ارتباطی رادیوها، شرکتهای سازنده برای جولوگیری از تصادم و کاهش تداخل از الگوی تغییر فاز در ارتباط داپلکس استفاده میکنن که در این صورت شما به 100% منطقه پاک احتیاج دارید

    نکته
    زمانی که شما شعاع سیگنال رو حساب کردید طبیعتا با برسی موانع تون اقدام به نتیجه گیری برای ارتفاع مورد نیاز میکنید اما باید توجه داشته باشید که زمین گرد هست و در لینکهای طولانی باید منحنی زمین رو هم محاسبه و حاصل رو با ارتفاع مانع تون جمع کنید با فرمول زیر

    H=1000*D2/8Er
    H=ارتفاع قوس زمین در وسط مابین 2 نقطه
    D=کل مسافت به کیلومتر
    Er=شعاع موثر زمین بر حسب کیلومتر که 8504 کیلومتردرنظرگرفته میشود


    فایل اکسل محاسبات بالا(با تشکر از parmid)
    [فقط اعضا می توانند لینک ها را مشاهده کنند برای ثبت نام اینجا را کلیک کنید]

  2. Likes kima liked this post
  3. # ADS
    Circuit advertisement
    تاریخ عضویت
    Always
    محل سکونت
    Advertising world
    نوشته ها
    Many


  4. #2
    کاربر مستعد حرفه ای m.yazdian آواتار ها
    تاریخ عضویت
    Mar 2009
    نوشته ها
    927
    تشکرها / پسندها

    پیش فرض

    شروین جان دست گلت درد نکه آموزش خوبی بود
    مشاوره و اجرای m.programer@gmail.com
    LAN - WAN - WIRELESS -VOIP - CCTV Architecture

  5. #3
    کاربر عادی IliyaBlack آواتار ها
    تاریخ عضویت
    Nov 2013
    نوشته ها
    18
    تشکرها / پسندها

    پیش فرض

    با تشکر از آقا شروین فقط لطف میکنی بگی sqrt و N منطقه مورد محاسبه دقیقا چیه؟ اینم بی زحمت توضیح بدین دیگه بحث کامل میشه.

  6. #4
    کاربر عادی shervin303 آواتار ها
    تاریخ عضویت
    Mar 2009
    محل سکونت
    کرج
    نوشته ها
    388
    تشکرها / پسندها

    پیش فرض

    نقل قول نوشته اصلی توسط IliyaBlack نمایش پست ها
    با تشکر از آقا شروین فقط لطف میکنی بگی sqrt و N منطقه مورد محاسبه دقیقا چیه؟ اینم بی زحمت توضیح بدین دیگه بحث کامل میشه.
    فکر نمیکردم کسی باشه که ندونه اینا چی هست چون 2تا مطلب ریاضی هست که همه باید بلد باشن sqrt یعنی رادیکال و N تعداد

  7. Thanks mina2011, IliyaBlack thanked for this post
  8. #5
    کاربر عادی mina2011 آواتار ها
    تاریخ عضویت
    Oct 2011
    نوشته ها
    91
    تشکرها / پسندها

    پیش فرض

    مرسی خوب البته شاید ذهن ادم اولش نره سمت ریاضیات
    دیگه خیلی از مدرسمون گذشته

  9. Thanks IliyaBlack thanked for this post
  10. #6
    کاربر عادی parmid آواتار ها
    تاریخ عضویت
    Mar 2008
    محل سکونت
    آذربایجان غربی - قره ضیاالدین
    نوشته ها
    362
    تشکرها / پسندها

    پیش فرض

    سلام
    من این فایل اکسل رو بر اساس گفته های آقای شروین درست کردم برای راحتی کار امیدوارم به دردتون بخوره
    [فقط اعضا می توانند لینک ها را مشاهده کنند برای ثبت نام اینجا را کلیک کنید]

  11. Thanks admin, shervin303, IliyaBlack, pooyesh, helical, Netir thanked for this post
  12. #7
    RezaBehroozi admin آواتار ها
    تاریخ عضویت
    Jan 1970
    محل سکونت
    Iran/Shiraz
    نوشته ها
    11,188
    تشکرها / پسندها

    پیش فرض

    دو تا عکس اضافه کردم که مطلب ملموس تر باشه برای دوستان
    [فقط اعضا می توانند لینک ها را مشاهده کنند برای ثبت نام اینجا را کلیک کنید]

  13. Thanks shervin303, IliyaBlack, helical thanked for this post
  14. #8
    کاربر عادی shervin303 آواتار ها
    تاریخ عضویت
    Mar 2009
    محل سکونت
    کرج
    نوشته ها
    388
    تشکرها / پسندها

    پیش فرض

    نقل قول نوشته اصلی توسط parmid نمایش پست ها
    سلام
    من این فایل اکسل رو بر اساس گفته های آقای شروین درست کردم برای راحتی کار امیدوارم به دردتون بخوره
    [فقط اعضا می توانند لینک ها را مشاهده کنند برای ثبت نام اینجا را کلیک کنید]
    احسنت آفرین چه کار جالبی انجام دادی ببینم بجز اکسل برنامه نویسی هم بلدی که یه نرم افزار محاسبه کامل طراحی کنیم بزرایم برای همه دانلود کنن؟

  15. Thanks IliyaBlack thanked for this post
  16. #9
    RezaBehroozi admin آواتار ها
    تاریخ عضویت
    Jan 1970
    محل سکونت
    Iran/Shiraz
    نوشته ها
    11,188
    تشکرها / پسندها

    پیش فرض

    با c# راحت میشه نوشت
    [فقط اعضا می توانند لینک ها را مشاهده کنند برای ثبت نام اینجا را کلیک کنید]

  17. Thanks IliyaBlack thanked for this post
  18. #10
    کاربر عادی nimadrayaneh آواتار ها
    تاریخ عضویت
    Sep 2012
    نوشته ها
    107
    تشکرها / پسندها

    پیش فرض

    Fresnel Zone

    The exact theory of Fresnel (pronounced “Fray-nell”) zones is quite complicated. However, the concept is quite easy to understand: we know from the Huygens principle that at each point of a wavefront new circular waves start, We know that microwave beams widen. We know that waves of one frequency can interfere with each other. Fresnel zone theory simply looks at a line from A to B, and then at the space around that line that contributes to what is arriving at point B. Some waves travel directly from A to B, while others travel on paths off axis. Consequently, their path is longer, introducing a phase shift between the direct and indirect beam. Whenever the phase shift is one full wavelength, you get constructive interference: the signals add up optimally. Taking this approach and calculating accordingly, you find there are ring zones around the direct line A to B which contribute to the signal arriving at point B.

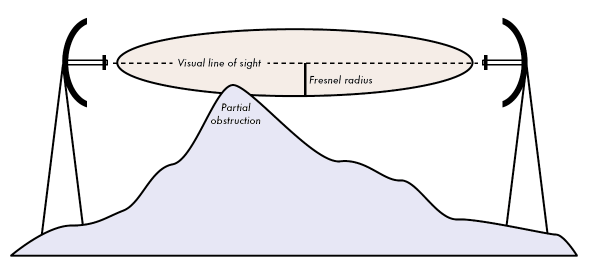

    Figure 2.10: The Fresnel zone is partially blocked on this link, although the visual line of sight appears clear..
    Note that there are many possible Fresnel zones, but we are chiefly concerned with zone 1. If this area were blocked by an obstruction, e.g. a tree or a building, the signal arriving at the far end would be diminished. When building wireless links, we therefore need to be sure that these zones be kept free of obstructions. Of course, nothing is ever perfect, so usually in wireless networking we should check that that the area containing about 60 percent of the first Fresnel zone should be kept free.
    Here is one formula for calculating the first Fresnel zone:
    r = 17.31 * sqrt(N(d1*d2)/(f*d))
    ...where r is the radius of the zone in meters, N is the zone to calculate, d1 and d2 are distances from obstacle to the link end points in meters, d is the total link distance in meters, and f is the frequency in MHz. Note that this gives you the radius of the zone. To calculate the height above ground, you need to subtract the result from a line drawn directly between the tops of the two towers.
    For example, let's calculate the size if the first Fresnel zone in the middle of a 2km link, transmitting at 2.437GHz (802.11b channel 6):
    r = 17.31 sqrt(1 * (1000 * 1000) / (2437 * 2000))
    r = 17.31 sqrt(1000000 / 4874000)
    r = 7.84 meters
    Assuming both of our towers were ten meters tall, the first Fresnel zone would pass just 2.16 meters above ground level in the middle of the link. But how tall could a structure at that point be to clear 60% of the first zone?
    r = 17.31 sqrt(0.6 *(1000 * 1000) / (2437 * 2000))
    r = 17.31 sqrt(600000 / 4874000)
    r = 6.07 meters
    Subtracting the result from 10 meters, we can see that a structure 3.93 meters tall at the center of the link would block up to 60% of the first Fresnel zone. To improve the situation, we would need to position our antennas higher up, or change the direction of the link to avoid the obstacle.



    کد:
    http://www.vias.org/wirelessnetw/wndw_04_08b.html
